一、技術來源

　　構筑物設計在設計過程中重復率高、設計過程設計最為繁瑣，且出現錯漏碰缺的概率較高，沒有現成的商業軟件可用，而構筑物三維設計更是需要采用Revit族的編寫方式進行設計，操作難度大，效率低，難以滿足站場工程的三維發展需求。為此，中國石油天然氣管道工程有限公司自主開發了輸油氣站場構筑物設計軟件。

　　二、基本原理

　　Autodesk Revit作為一款三維設計軟件已在多個行業中廣泛應用，且不同行業或多或少地進行了二次開發。基于輸油氣站場構筑物設計編制設計流程、標準算法、計算書模板、上游資料數據標準樣式、標準圖紙等，在Reivt平臺下將油氣管道站場內構筑物三維建模由復雜的、族編寫方式簡化為界面友好的參數化快速建模方式，并嵌入坐標信息、標高系統和設計分析流程，實現自動分析計算、生成計算報告、統計工程量和生成施工圖等功能。

　　三、工藝過程

　　軟件按照標準構筑物樣式庫輸入基本參數或讀取含有信息參數的AutoCAD條件圖生成基本參數模型，按照定制的設計流程和標準算法完成設計，從而生成計算報告、統計工程量和生成施工圖。

　　四、技術特點

　　該軟件與三維軟件對接后，三維軟件讀取構筑物的數據信息，自動生成整個站場的構筑物三維模型、施工圖和計算書等。借助三維軟件平臺，實現數據信息的交互。

　　五、技術水平

　　自動生成分析報告;快速生成施工圖;生成三維模型數據，數據可以傳遞到工藝SP3D平臺。依靠傳統三維軟件，技術成熟可靠。

　　在國內工業建筑行業屬于首創，是一次革命性的技術開發，和傳統的每個構件采用族的方式建模相比，操作難度極大的降低，一般設計人員無需掌握Revit 的族編輯功能，均可輕松快速的掌握三維建模功能，可快速完成大型復雜大型鋼平臺和各類水池的三維建模功能。

　　六、能源消耗

　　能源消耗僅限于電腦耗電。

　　七、節能減排狀況

　　無

　　八、技術應用條件

　　基于Autodesk Revit平臺開發，用于輸油氣站場構筑物設計，按照標準構筑物樣式庫輸入基本參數或讀取含有信息參數的AutoCAD條件圖，自動完成結構設計，生成三維設計模型、施工圖圖和分析報告。

　　九、應用實例

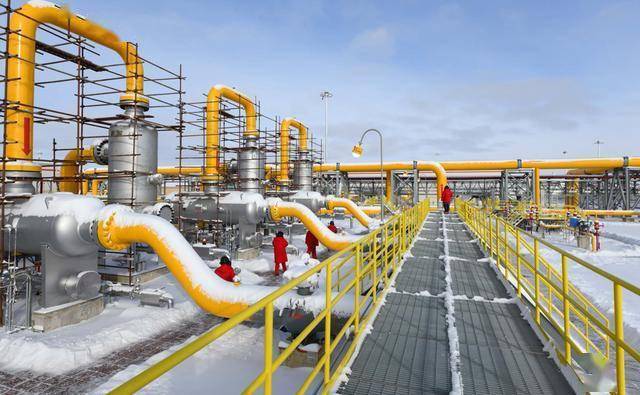

　　1、2016年10月中俄東線天然氣管道工程;合計5個站場工藝裝置區的構筑物設計;

　　2、2018年04月西三線閩粵支干線;合計4個站場工藝裝置區的構筑物設計;

　　3、2018年06月西氣東輸三線中衛壓氣站;1個站場工藝裝置區的構筑物設計。

　　十、經濟效益

　　根據過去數字化設計模式，設備基礎三維模型需要在SP3D中逐一繪制，按照1個中等大小的工藝裝置區，1人繪制，所需時間8個工作日，按照一天7.5個工時，約8×7.5=60工時;

　　采用此款軟件，1個中等大小的工藝裝置區，1人繪制所需時間約3個工作日;按照一天7.5個工時，3×7.5=22.5工時;

　　節省工時37.5工時，按照公司1個工時300元測算;一個工藝裝置區節省37.5×300=11250元

　　閩粵支干線4個工藝裝置區;中俄東線5個工藝裝置區;合計節約10.1250萬元。

　　(來源：中國石油和化工勘察設計協會)
